Power Dispatching-console

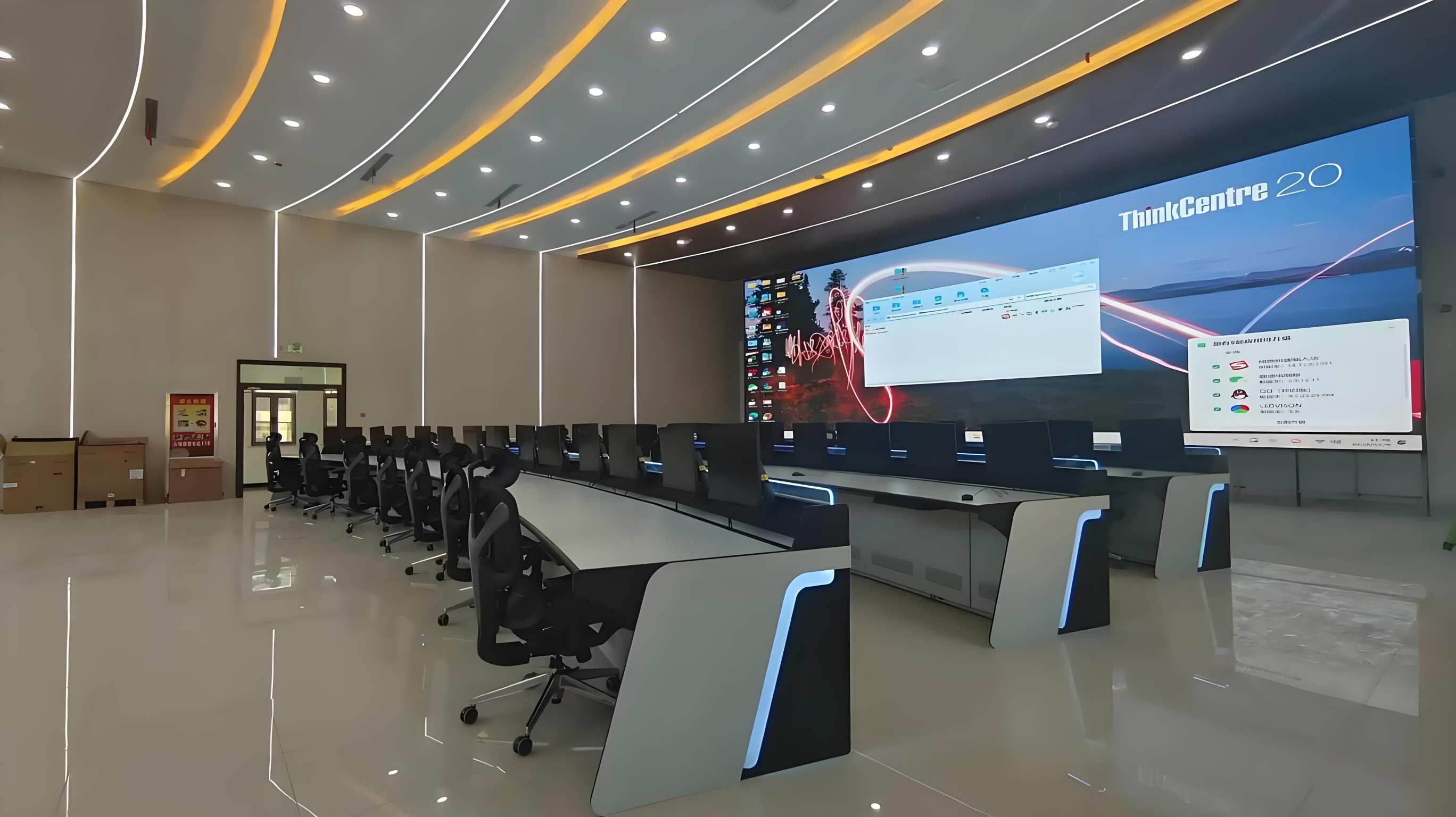

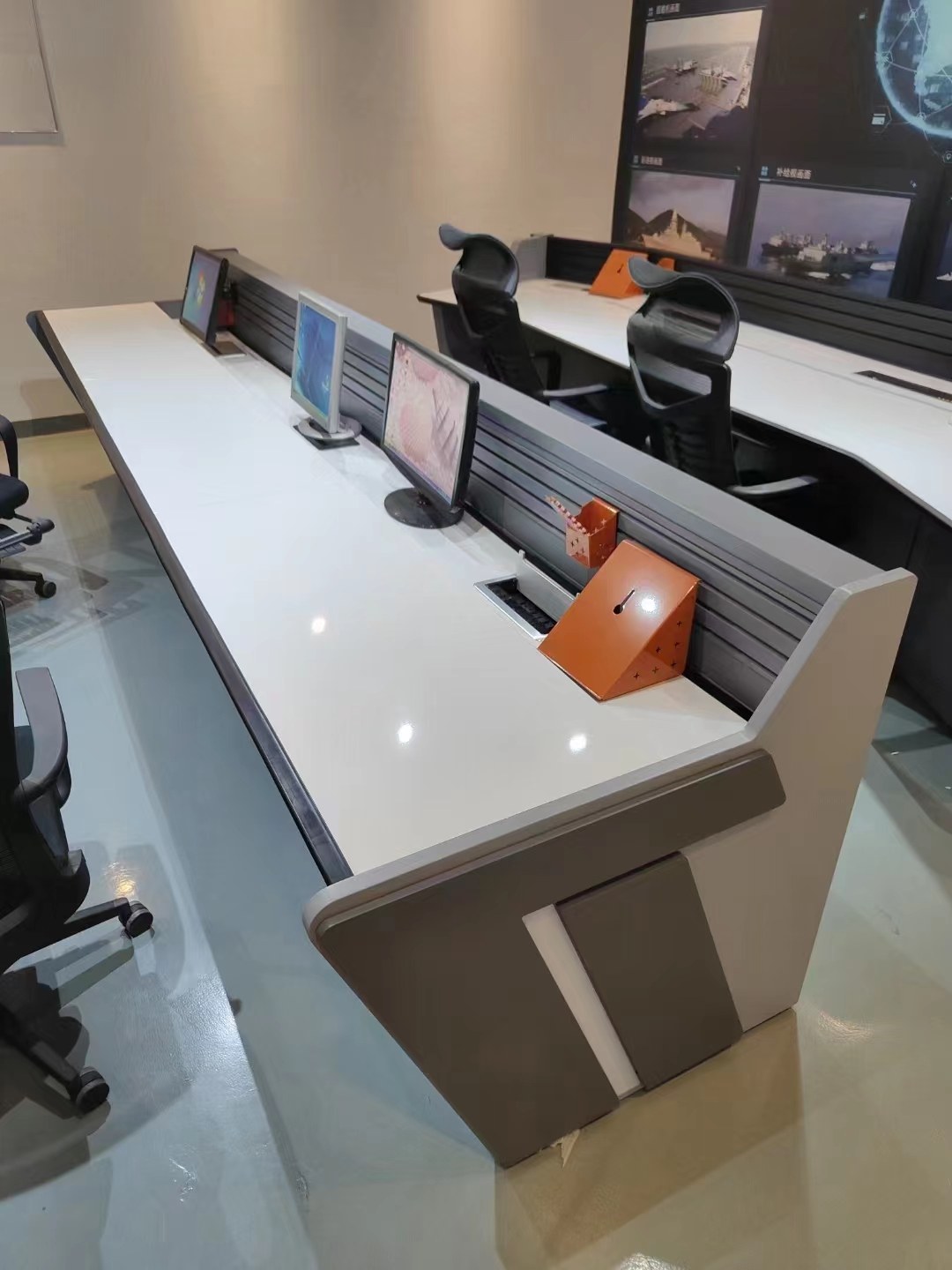

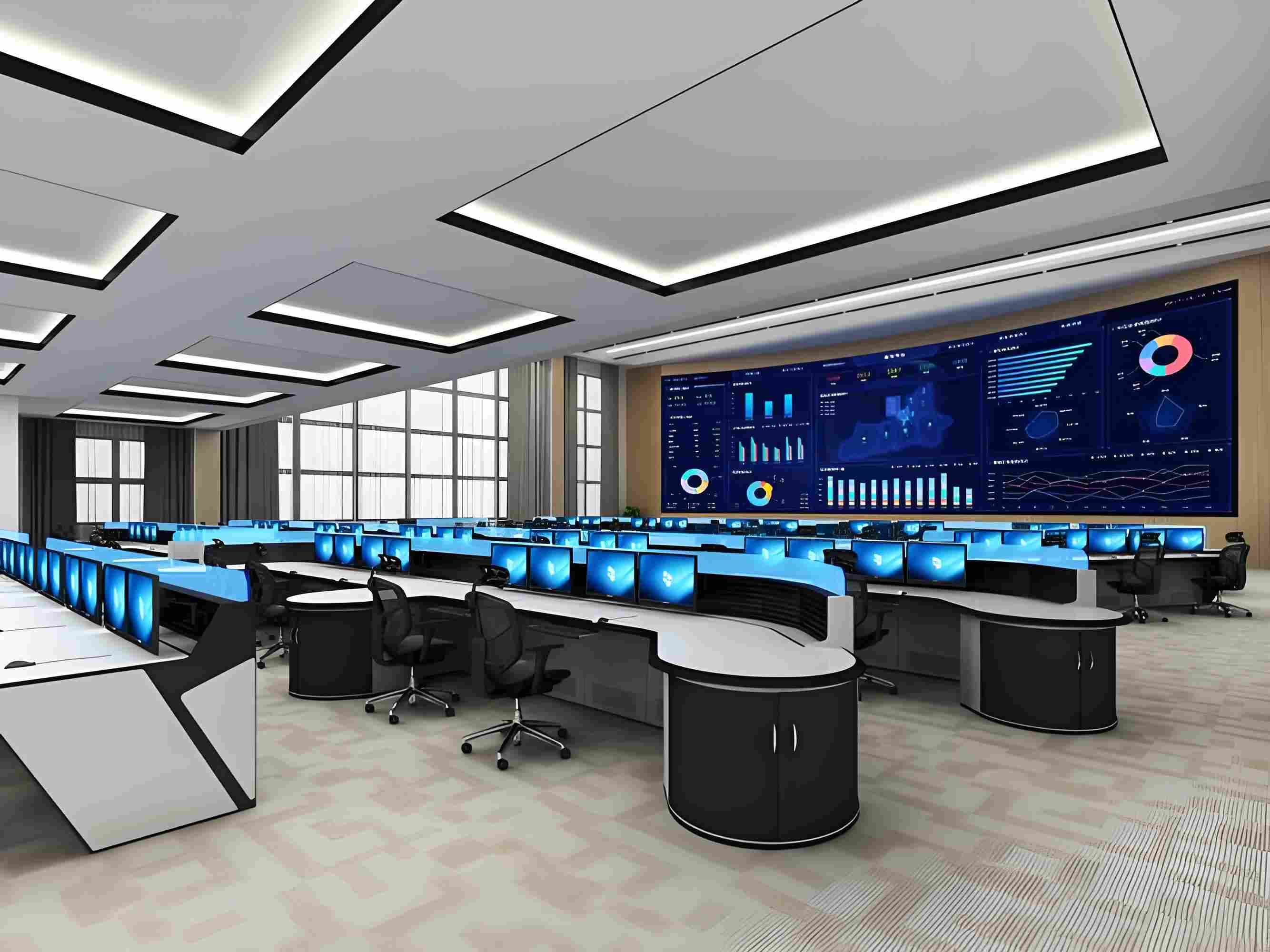

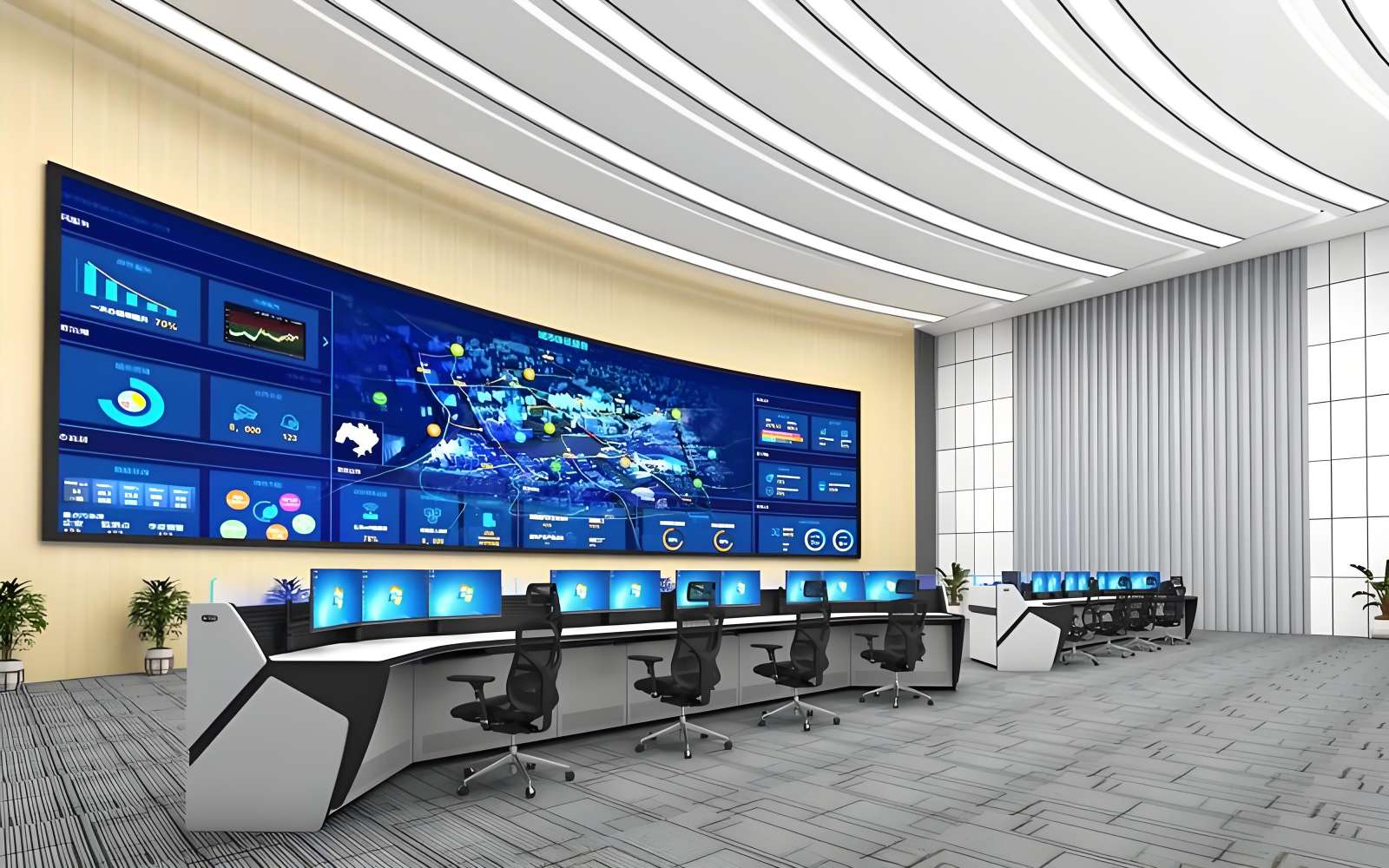

Power Dispatching Console uit China TEMERY, ook wel grid control workstation of power monitoring desk genoemd, is een speciale mens-machine-interactieterminal voor energiebeheeromgevingen. In tegenstelling tot gewone bureaus voldoet het strikt aan de veiligheidsnormen van de energiesector, EMC-vereisten en 24-uurs werkingsspecificaties, die veel worden gebruikt in provinciale/gemeentelijke verzendingscentra, distributiebewakingskamers, thermische/waterkrachtcentrales en controlekamers voor nieuwe energie op wind- en zonne-energie.

Het maakt gebruik van een modulair geassembleerde structuur die rechte, boogvormige, U-vormige en andere halindelingsontwerpen ondersteunt. Elke werkpositie kan onafhankelijk worden geconfigureerd met een ondersteuningssysteem voor meerdere monitoren, verborgen kabelbeheer, opbergruimte voor apparatuur en aardingsbeveiliging. Het maakt aangepaste configuratie mogelijk per projectschaal en verzendvereisten.

1. Hoofdframe

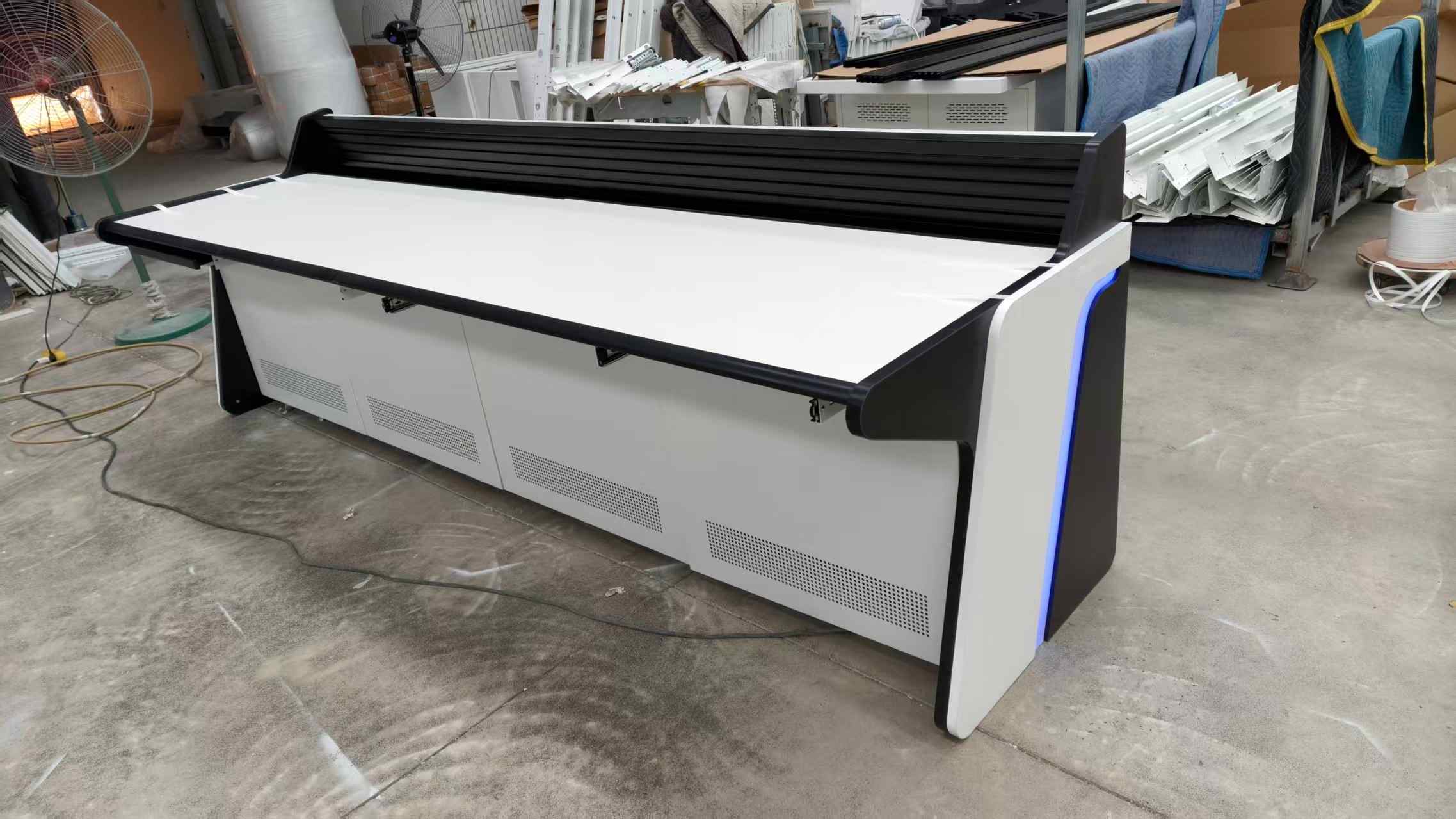

Het frame van de Power Dispatching Console is vervaardigd uit hoogwaardige SPCC koudgewalste staalplaat met een dikte variërend van 1,5 mm tot 2,0 mm. Het gehele frame ondergaat zuurbeitsen, fosfateren, ontvetten en elektrostatische spuitbehandeling bij hoge temperatuur om roestbestendigheid, corrosiebestendigheid, vochtbestendigheid en vervormingsbestendigheid te garanderen. Alle lasposities erop zijn glad gepolijst zonder scherpe randen.

De high-end versie ervan maakt gebruik van een 6063-T5 industriële aluminiumlegeringsbalkstructuur, wat een hogere algehele stabiliteit, een lager gewicht en sterkere dragende prestaties oplevert. Het stijve frame kan langdurige zware belasting van meerdere schermen dragen zonder te trillen of te vervormen, en is volledig aangepast aan langdurig ononderbroken industriële monitoringwerkzaamheden.

2. Antistatisch werkblad

Het werkblad is gemaakt van geïmporteerd HPL compact antistatisch laminaat, een speciaal materiaal voor besturingsapparatuur voor stroom en computerruimtes. De oppervlakteweerstand wordt stabiel geregeld tussen 10⁶Ω en 10⁹Ω, waardoor statische elektriciteit die wordt gegenereerd door langdurig gebruik van elektronische apparatuur effectief vrijkomt en precisie-industriële besturingshosts worden beschermd, communicatieapparatuur wordt verzonden en terminals worden bewaakt.

Het werkblad ervan is brandvertragend, hoge temperatuurbestendig, krasbestendig en slagvast. De slijtvaste kwaliteit voldoet aan de eisen voor langdurig hoogfrequent toetsenbord- en muisgebruik, zonder vervaging, zonder afbladderen en zonder barsten na jarenlang gebruik.

3. Sterk en zwak stroomisolatiebedradingssysteem

Het is uitgerust met dubbele onafhankelijke trunkingstructuren voor sterke stroom en zwakke stroom. In het midden van het product is een metalen isolatieplaat aangebracht om stroom- en signaalleidingen volledig van elkaar te scheiden, waardoor elektromagnetische overspraak, schermflikkering, signaalvertraging en datapakketverlies als gevolg van stroominterferentie worden vermeden.

Voor elk station zijn onafhankelijke draadgaten, draadgroeven en onderste bedradingskanalen gereserveerd. Alle bedrading is verborgen en netjes, waardoor later apparatuuronderhoud, leidingvervanging en systeemupgrades worden vergemakkelijkt. De gehele Power Dispatching Console is uitgerust met standaard aardingsterminals om een ​​veilige equipotentiaalbeveiliging te garanderen en te voldoen aan de veiligheidsnormen van de energiesector.

4. Montagebeugelsysteem voor meerdere schermen

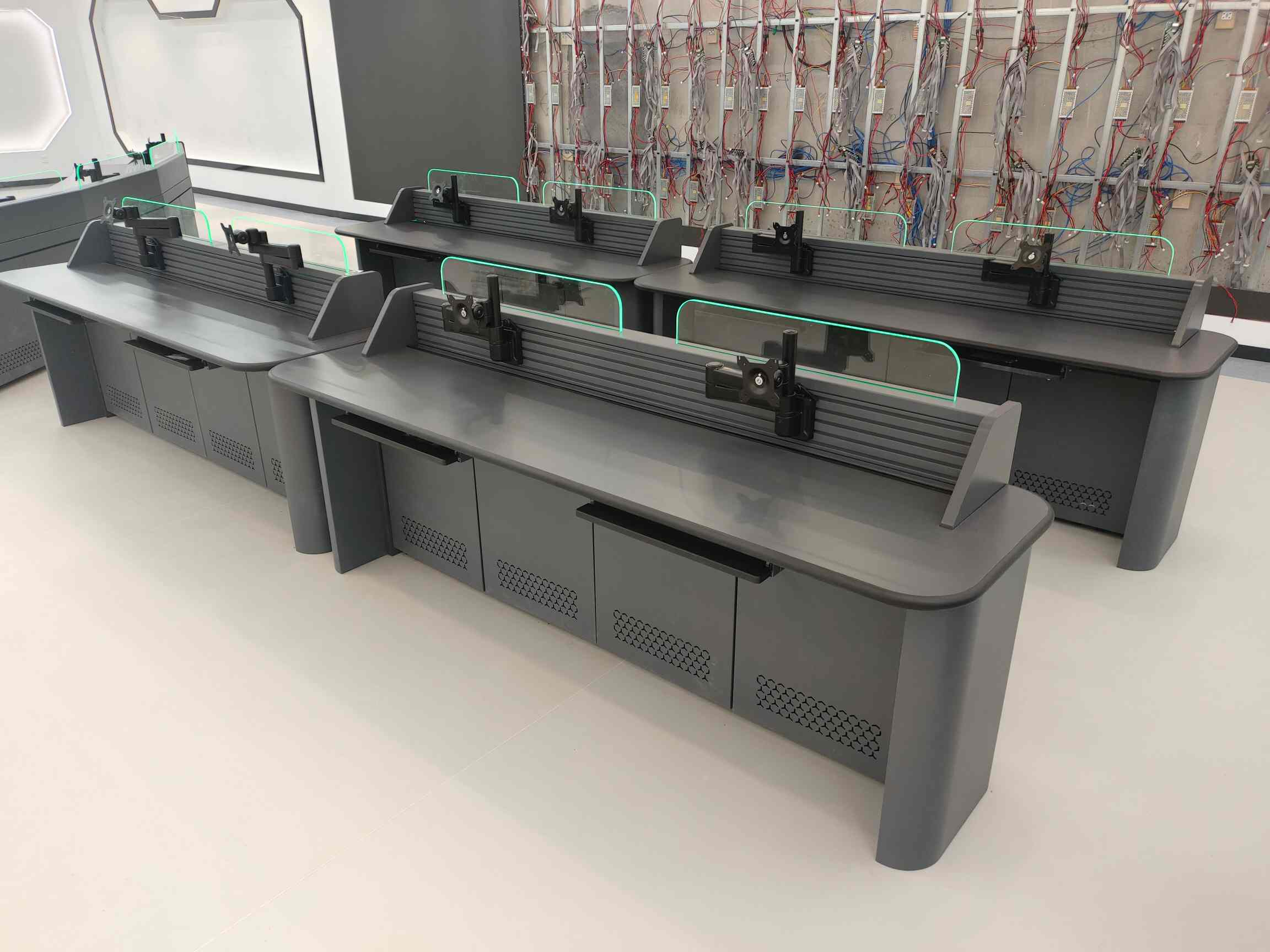

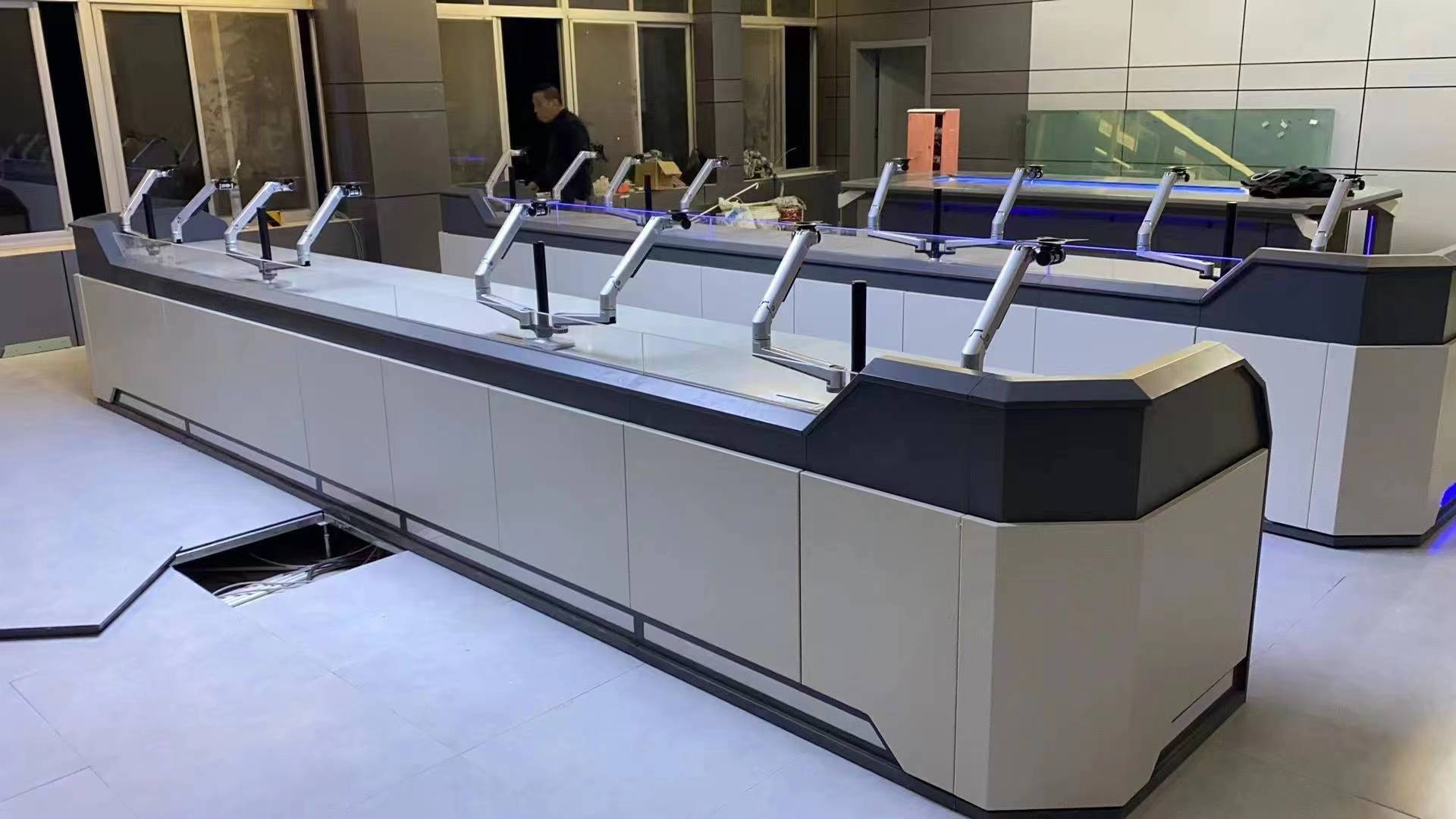

Het achterste deel is uitgerust met een geïntegreerde, verdikte monitormontagebeugel die 2 tot 6 monitoren per station kan dragen. De beugel heeft een versterkte staalconstructie met een sterk draagvermogen, verstelbare hoeken van boven naar beneden en links-rechts, en een flexibele schermopstelling.

De beugel is geschikt voor het weergeven van elektriciteitsnetdiagrammen, het verzenden van gegevenscurves, de bedrijfsstatus van apparatuur, realtime bewakingsvideo's en synchrone weergavevereisten voor meerdere systemen. De beugel blijft stabiel zonder te schudden tijdens langdurig gebruik, waardoor heldere en stabiele bewakingsbeelden worden gegarandeerd.

5. Ergonomisch gehumaniseerd ontwerp

Het werkblad heeft een micro-helling ergonomisch ontwerp om de kijkhoek van de machinist te optimaliseren en oogvermoeidheid te verminderen. Hij is uitgerust met een verborgen uitschuifbare toetsenbordlade en een soepele schuifrail, waardoor u ruimte bespaart en een nette desktop krijgt.

Power Dispatching Console biedt een optionele, elektrisch in hoogte verstelbare functie die afwisselend zittend en staand werken ondersteunt, waardoor het langdurig comfort van de coördinatoren effectief wordt verbeterd. Het algehele ontwerp van de boogafschuining voorkomt botsingsletsel en voldoet volledig aan de veiligheids- en gehumaniseerde ontwerpnormen van industriële controlekamers.

6. Modulaire uitbreidingsstructuur

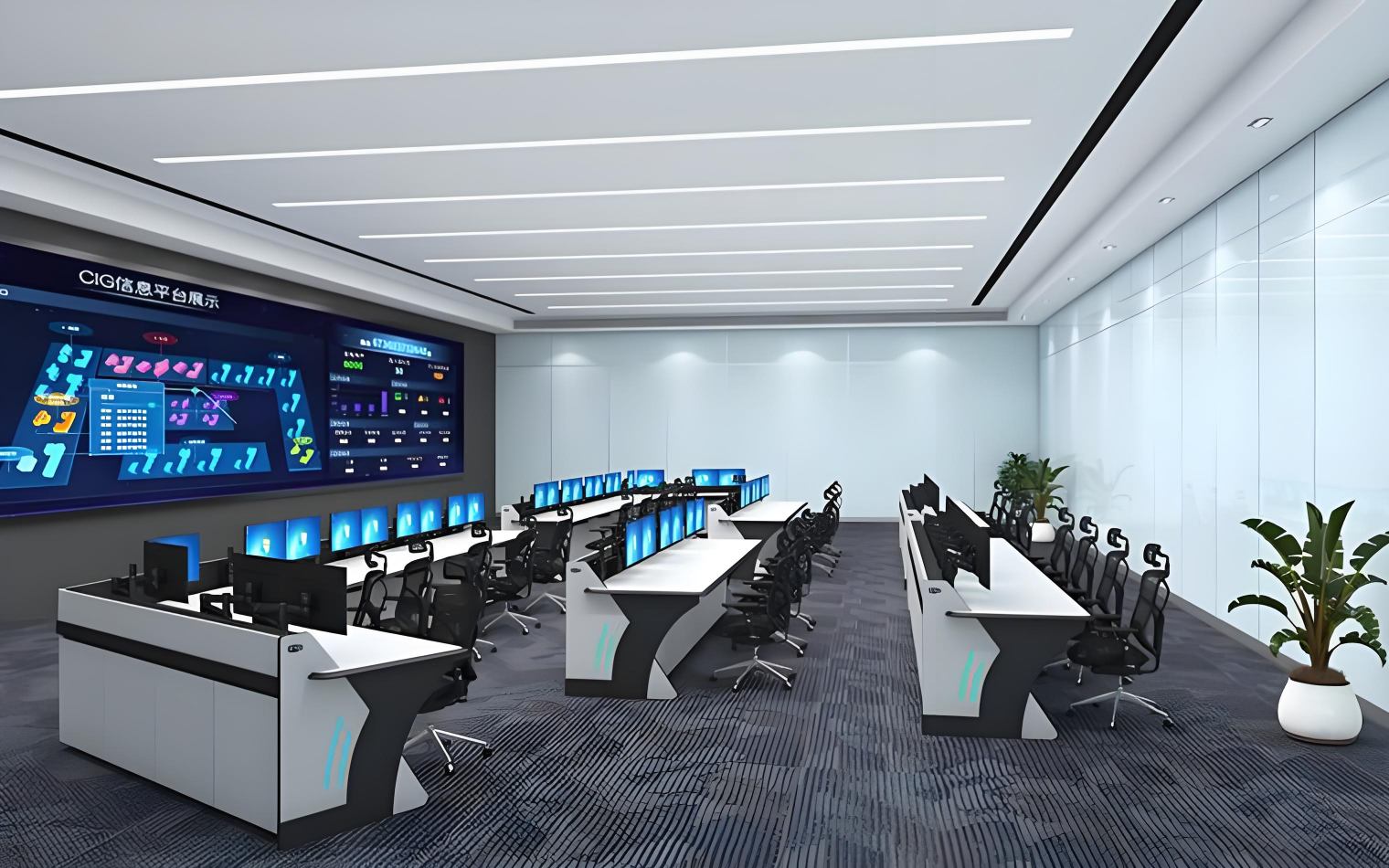

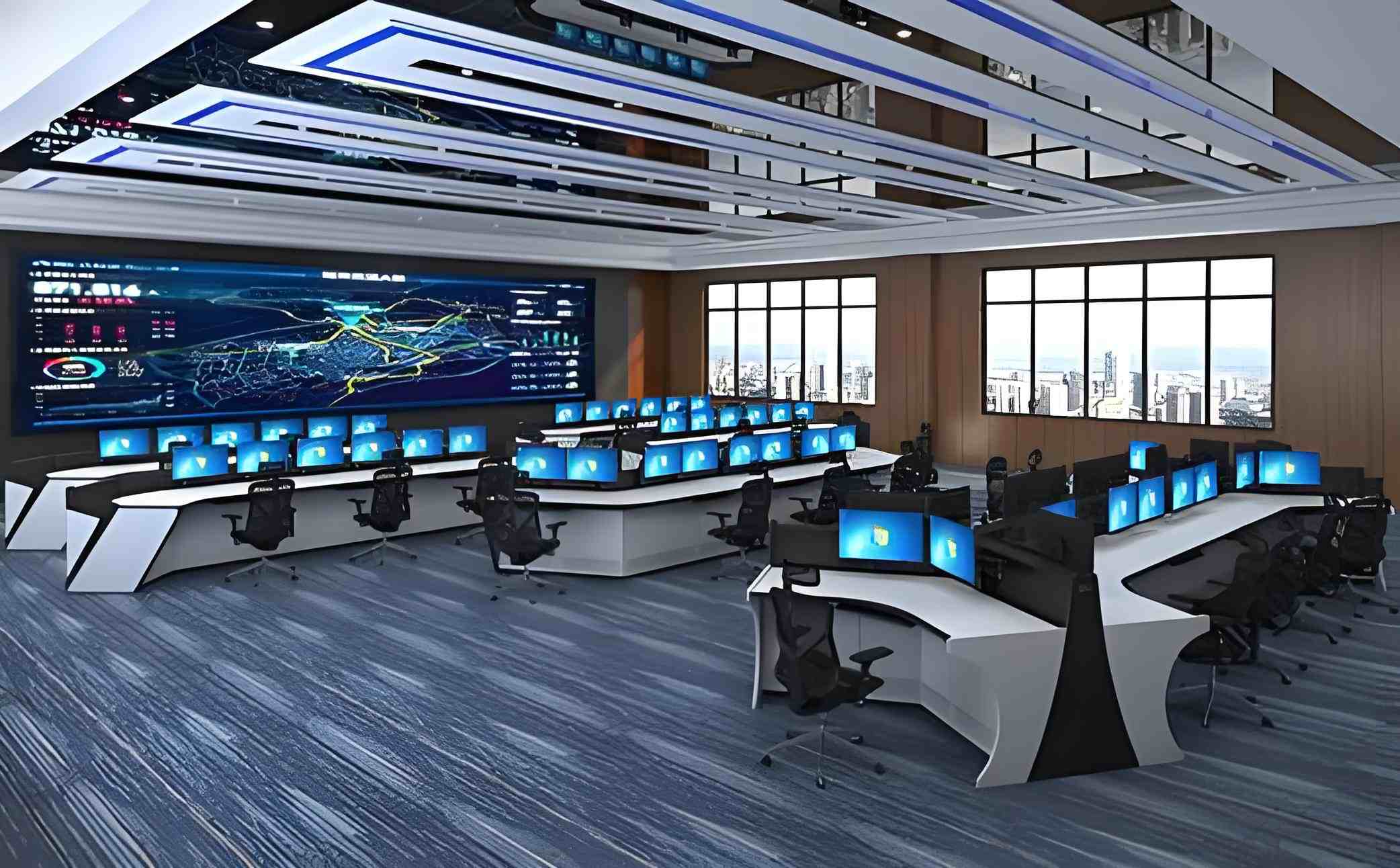

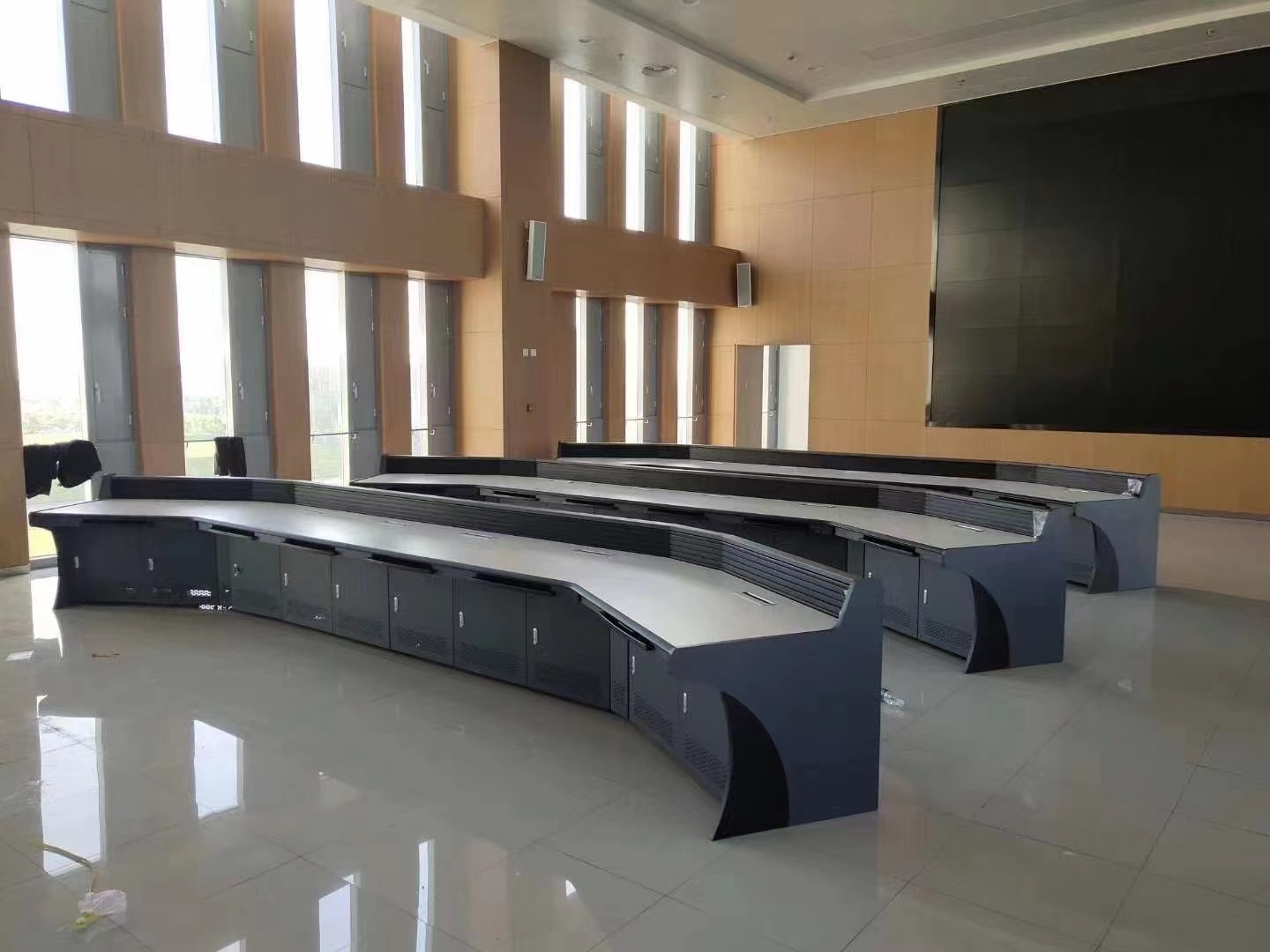

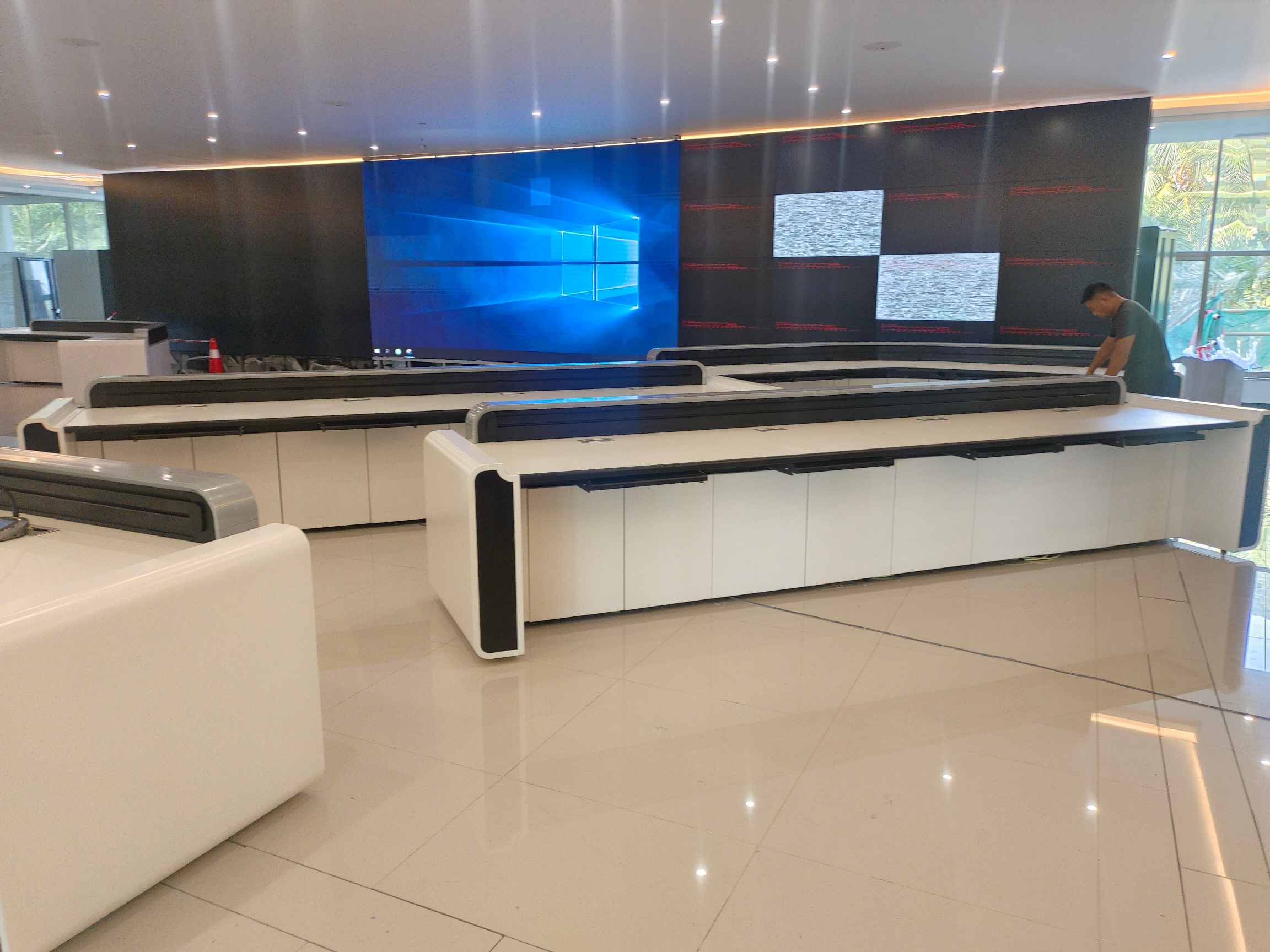

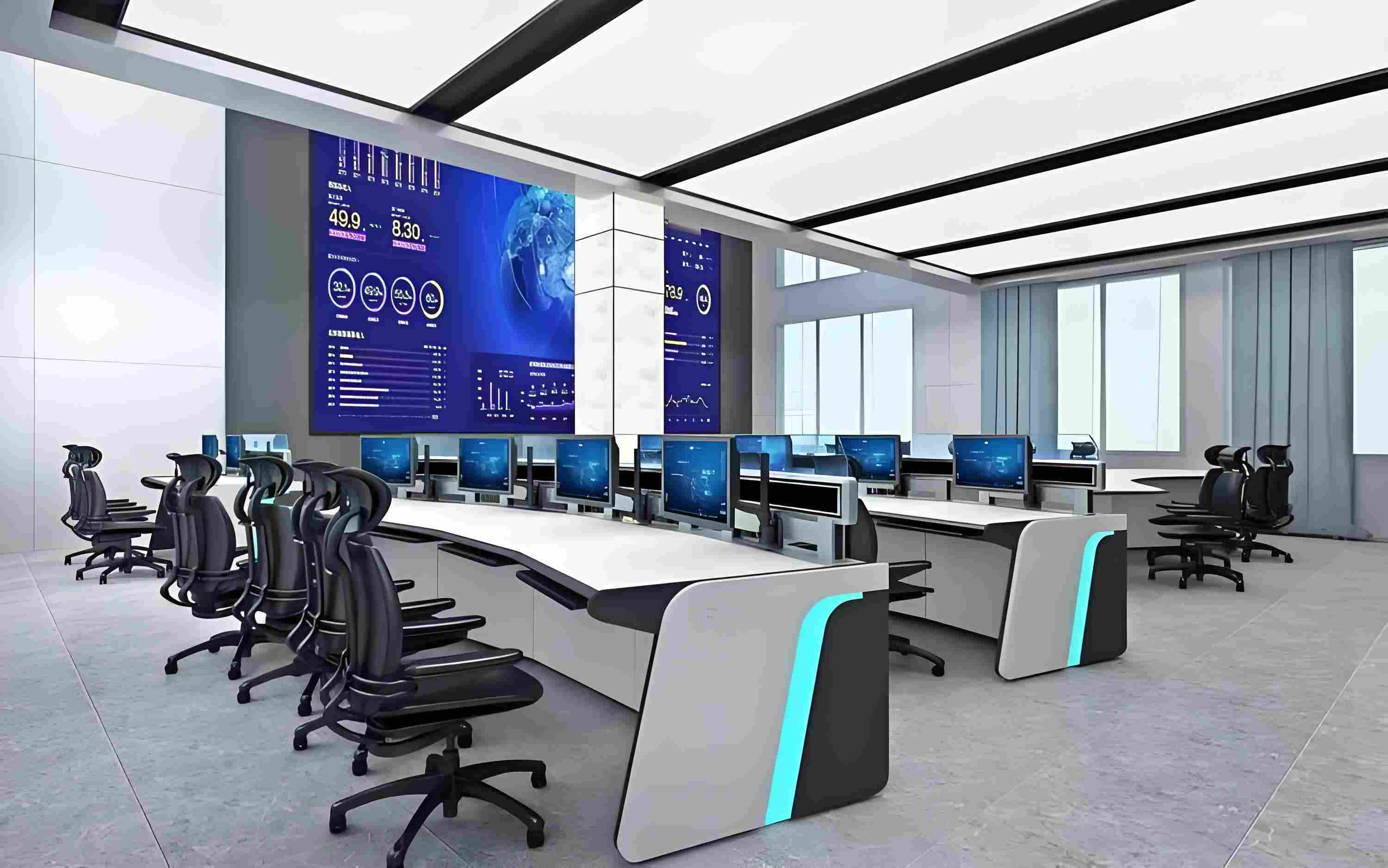

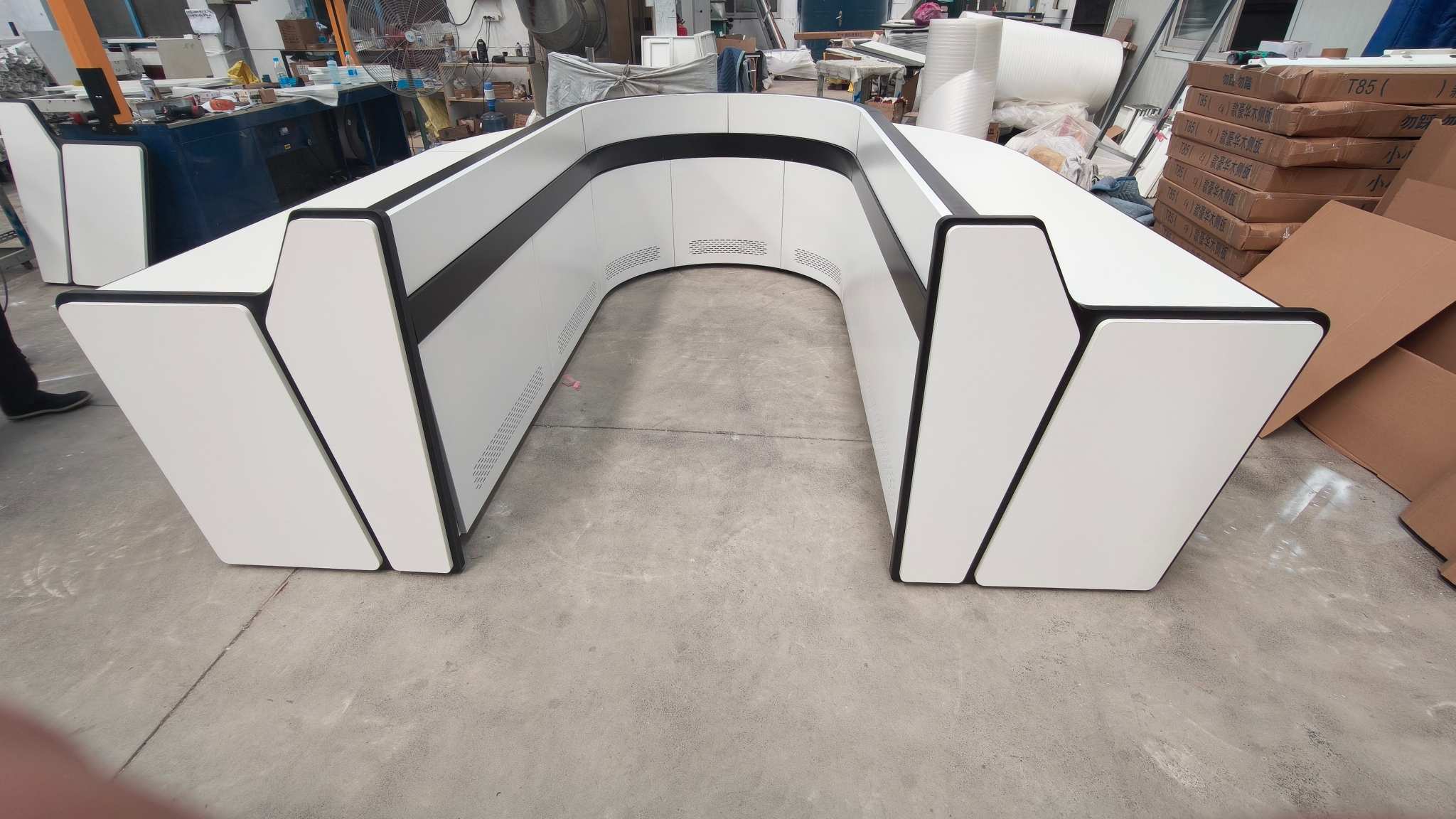

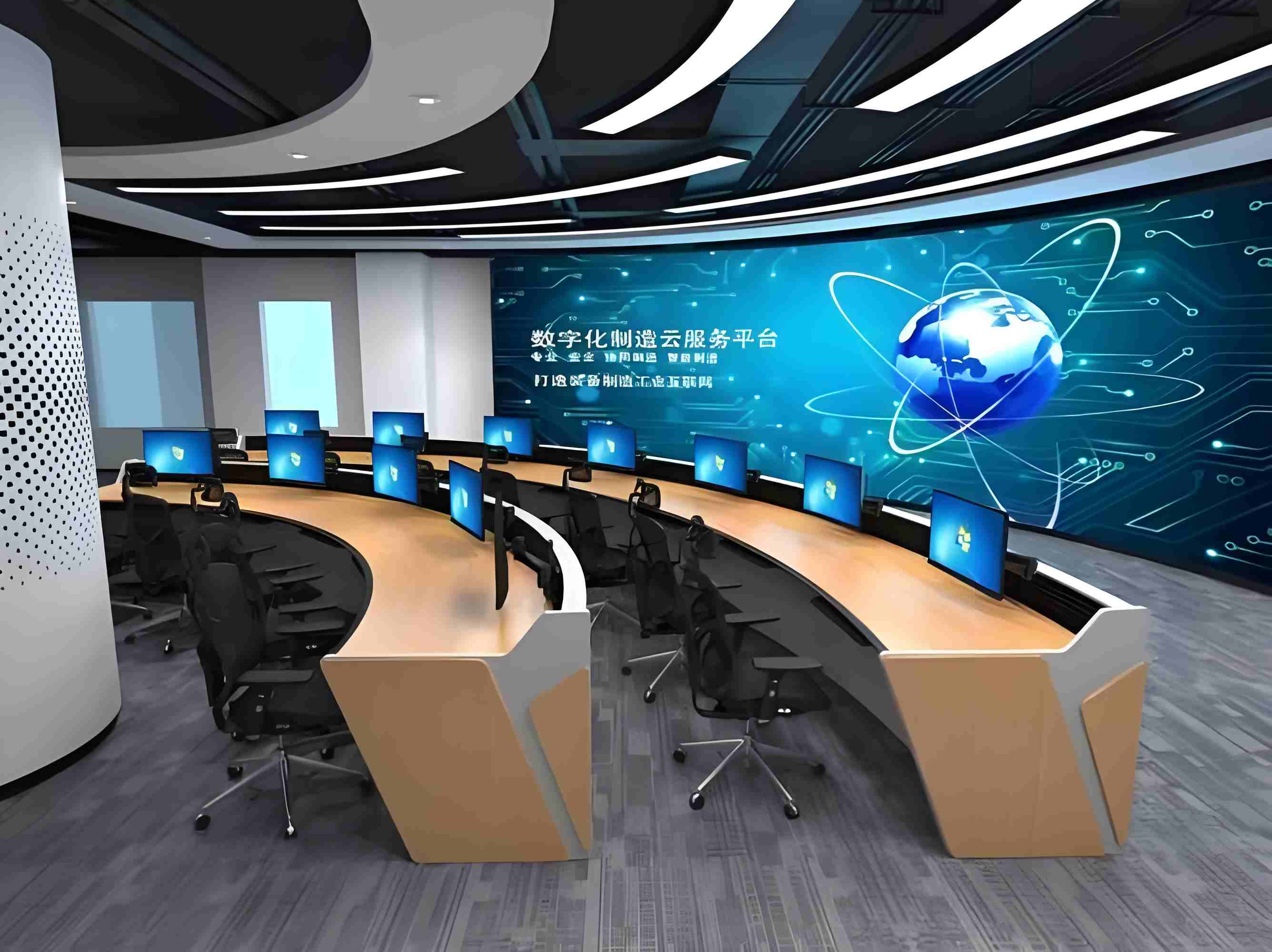

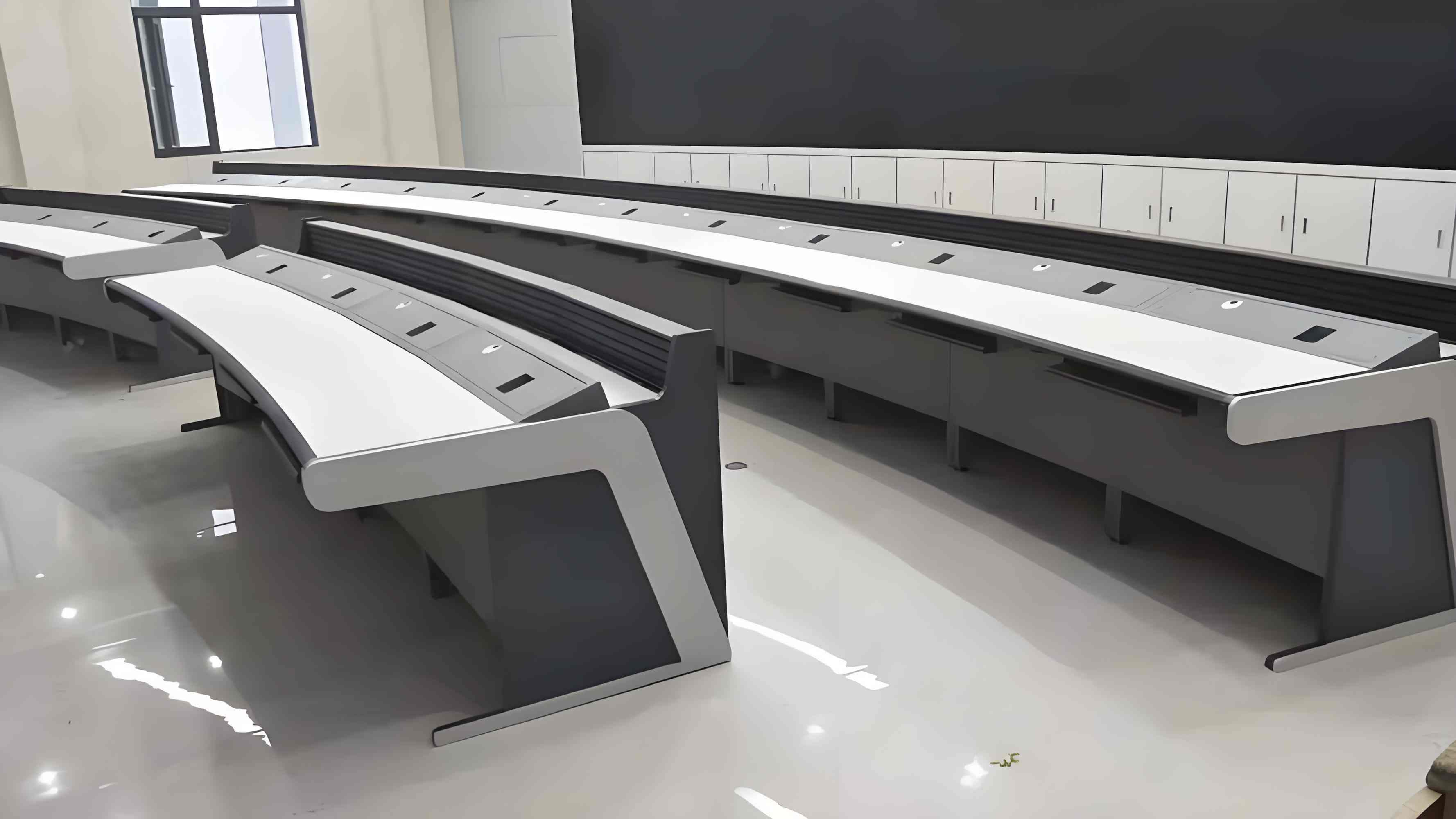

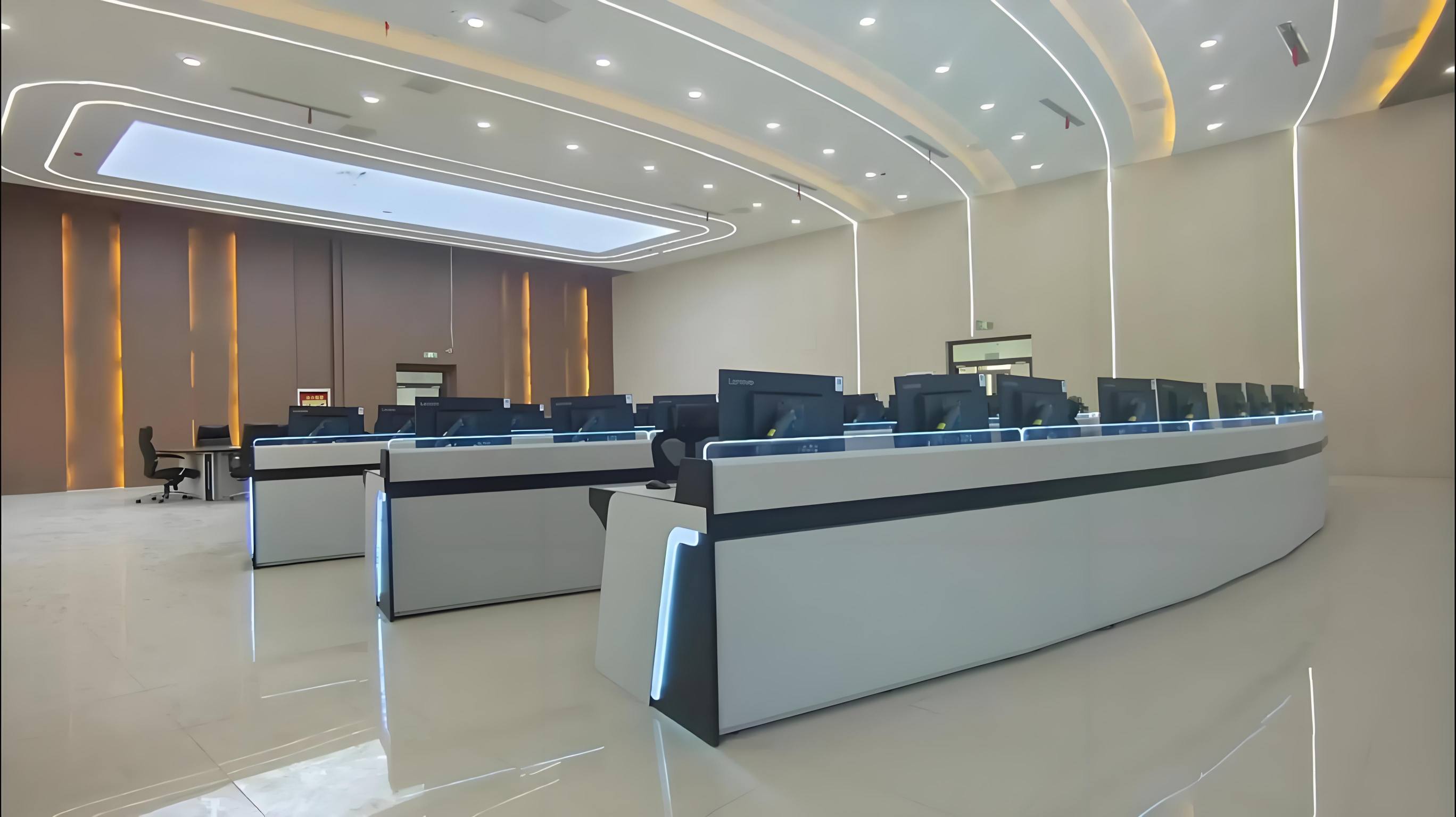

Het product maakt gebruik van een volledig modulaire, gestandaardiseerde productie die onbeperkte splitsing van enkele of meerdere stations ondersteunt. Afhankelijk van de grootte van de controlekamer kan de Power Dispatching Console worden gecombineerd tot lineair type, boogtype, U-type en andere algemene lay-outs.

De modulaire structuur maakt gratis toevoeging, reductie en vervanging van functionele modules mogelijk, waardoor latere reconstructie van de hal, capaciteitsuitbreiding en upgrade van apparatuur mogelijk wordt. Het is geschikt voor controlekamers van kleine distributienetwerken, centrale controlekamers van middelgrote elektriciteitscentrales en grote provinciale distributiehallen.

Productvoordelen

Het is aangepast voor 24/7 monitoringscenario's met hoge intensiteit in de energiesector. Power Dispatching Console toont uitstekende voordelen op het gebied van anti-elektromagnetische interferentie, eliminatie van statische elektriciteit, veiligheidsbescherming, structurele stabiliteit en duurzaamheid op lange termijn.

Vergeleken met gewone monitoringdesks is het professioneler, veiliger en beter aanpasbaar aan complexe elektromagnetische omgevingen.

Alle materialen zijn brandvertragend, milieuvriendelijk en duurzaam en voldoen aan de internationale industriële veiligheidsnormen en inspectie-eisen van de energiesector. Het product is het favoriete besturingswerkstation voor elektriciteitsnetbedrijven, energiecentrales, nieuwe energieprojecten en EPC-bedrijven op het gebied van energietechniek.

Toepassingsbereik

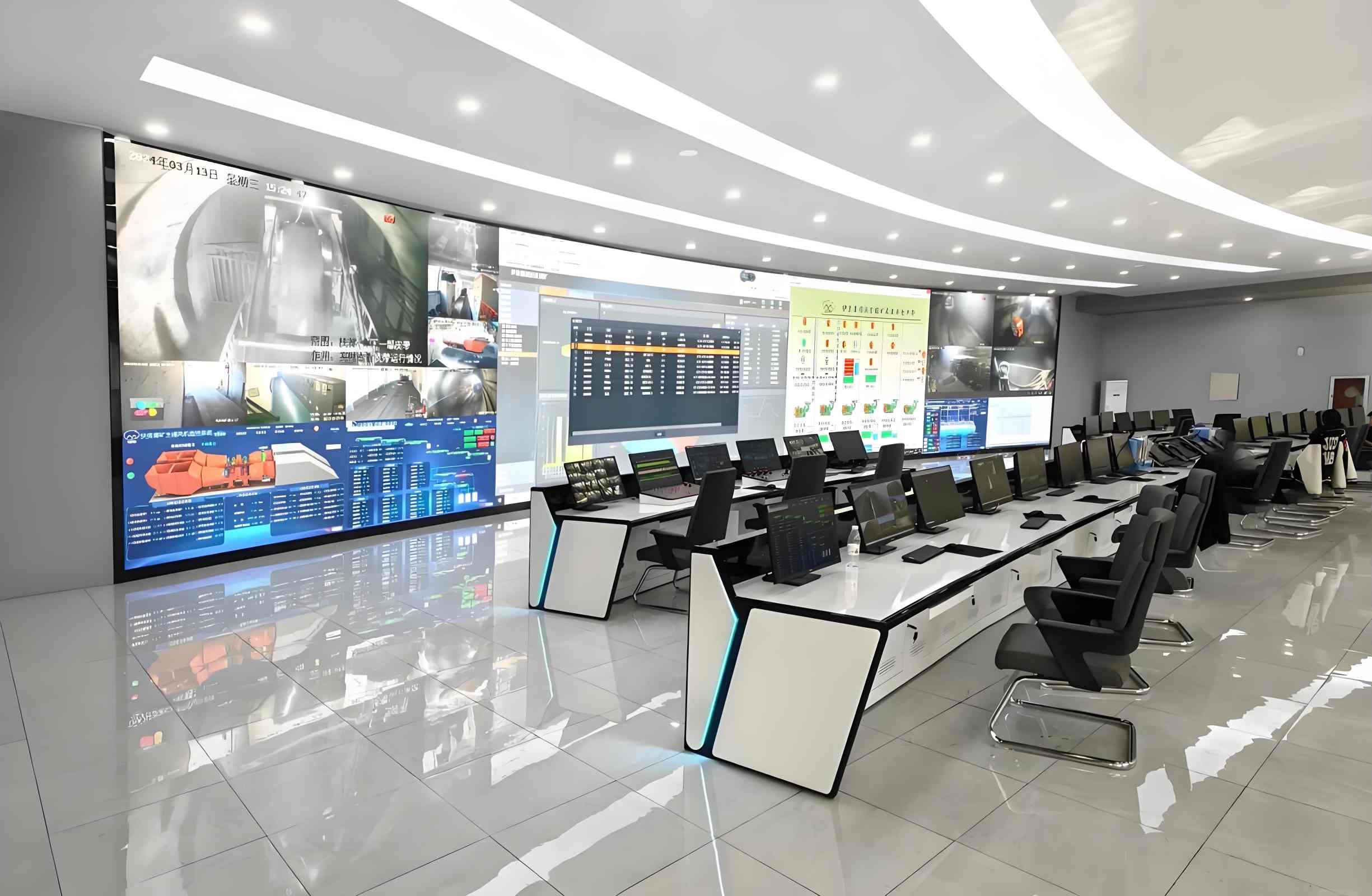

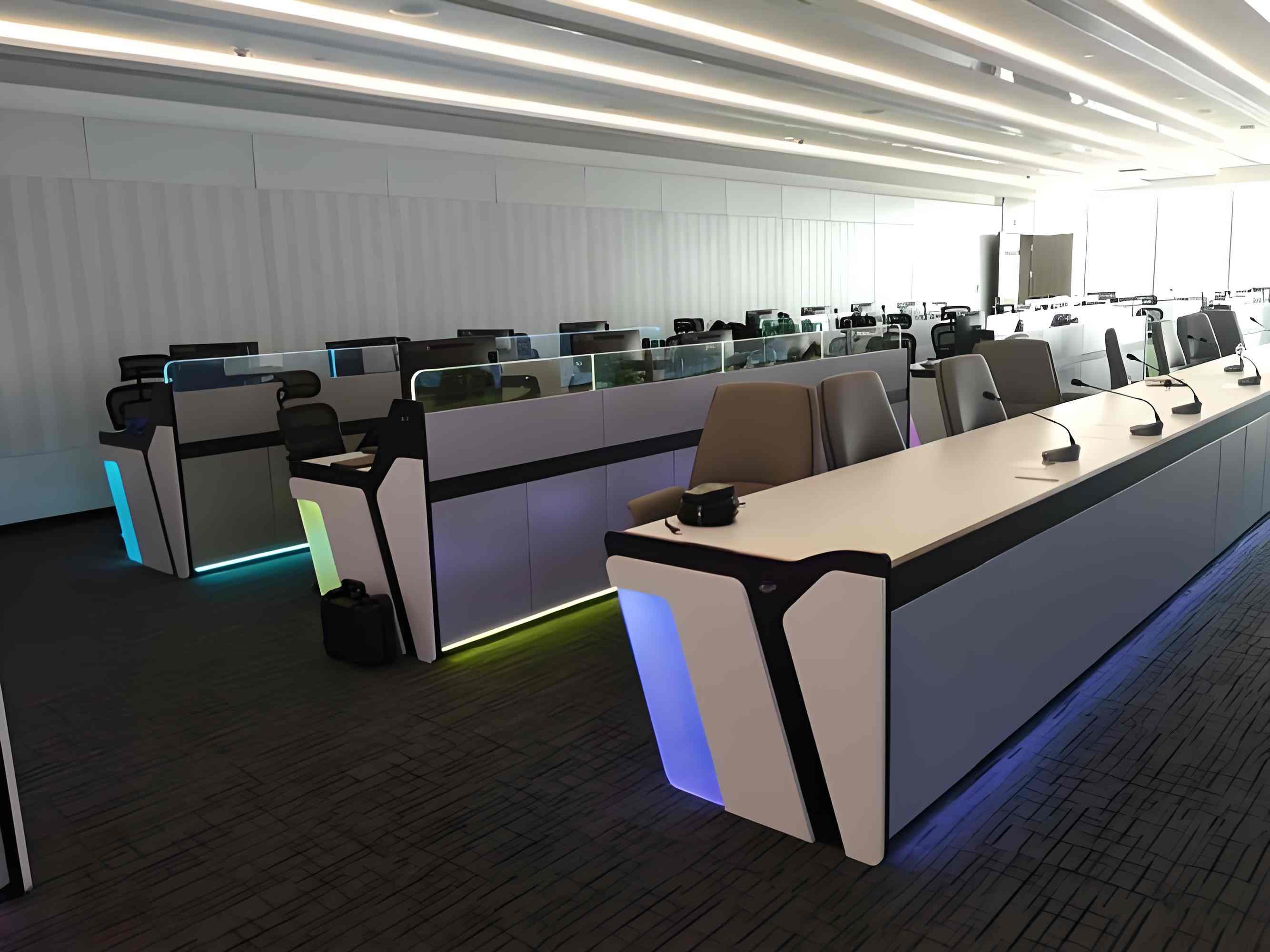

Power Dispatching Console is van toepassing op distributiecentra voor elektriciteitsnetwerken, controlekamers van gemeentelijke energiebureaus, bewakingscentra voor distributienetwerken, centrale controlekamers voor thermische energiecentrales, bewakingskamers voor waterkrachtcentrales, controlecentra voor nieuwe energie op het gebied van windenergie en zonne-energie, bewakingskamers voor energieopslagstations, gecentraliseerde controlekamers voor onderstations en planningscentra voor stroomcommunicatie.

Technische parameters

1. Framemateriaal: 1,5–2,0 mm SPCC koudgewalst staal / 6063-T5 aluminiumlegering
2. Materiaal werkblad: Optioneel antistatisch HPL-compactlaminaat of antistatische brandwerende plaat
3. Oppervlakteweerstand: 10⁶–10⁹Ω
4. Aardingsweerstand: ≤1Ω
5. Statisch draagvermogen: ≥100kg/㎡
6. Bedrijfsmodus: Vast / Elektrisch in hoogte verstelbaar optioneel
7. Bedradingsontwerp: onafhankelijke sterke en zwakke stroomisolatiekanalen
8. Levensduur: Meer dan 15 jaar onder normale werkomstandigheden
